太阳能—土壤源复合热泵系统

背景：
太阳能存在着间歇性和随机性等严重影响利用的特点，土壤源在热泵应用上也逐渐暴露出负荷不平衡带来的弊端。但是太阳能与土壤源在复合源热泵系统的应用方面具有良好的互补性，可弥补彼此的缺点,辽宁省能源研究所在国内各种复合源热泵系统的基础上，研究并开发了太阳能-土壤源复合热泵系统。

介绍：
太阳能-土壤源复合热泵系统整合了太阳能热水、太阳能采暖、太阳能蓄热及土壤源热泵等技术的配置与流程，克服这些技术单独利用的辅助热源和集热器面积较大、非采暖季节的热水浪费、集热系统过热、热负荷大于冷负荷等弊病，充分体现了互补的总体思想：太阳能解决土壤源的长期不稳定性，土壤源解决太阳能的短期不稳定性。此外，针对工艺、性能、运行和控制等系统关键技术，提出比较完整的工艺流程，形成了在不同的天气条件下比较适宜的运行模式及相应的自动控制策略。
太阳能-土壤源复合热泵系统的具体功能：非采暖季除了生产生活热水，太阳能通过跨季蓄热有效地恢复了土壤源温度场；采暖季在土壤源的配合或保证下，太阳能产生的不同温度层次的热量可以即时利用于采暖系列工况，避免了太阳能的不稳定性，减轻了土壤源的取热负担，并提升了热泵系统的COP。

运行模式：

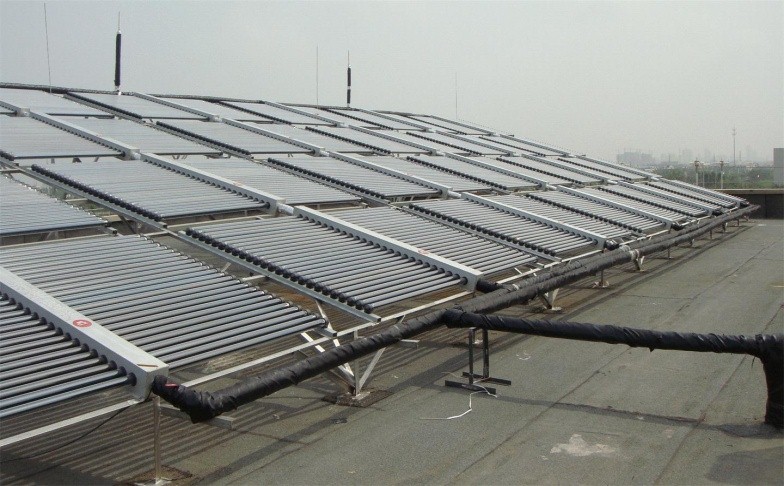

太阳能集热器

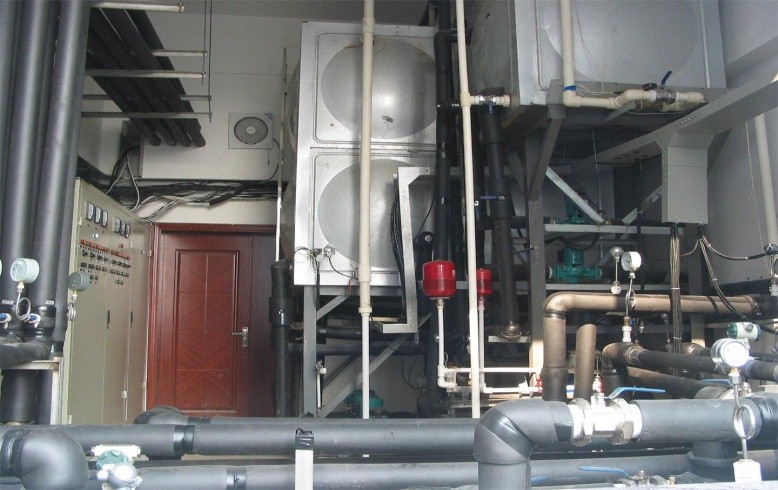

复合热泵系统

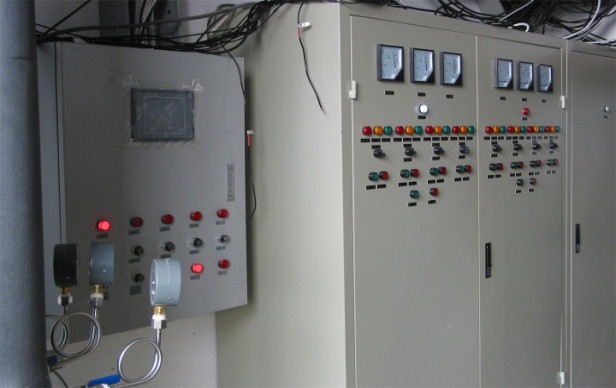

电气控制柜和数据采集柜

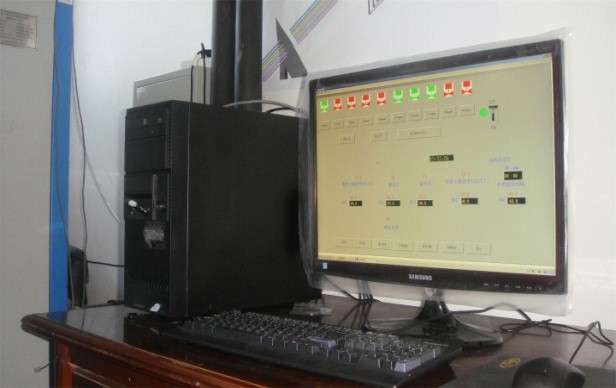

 控制及观测界面
